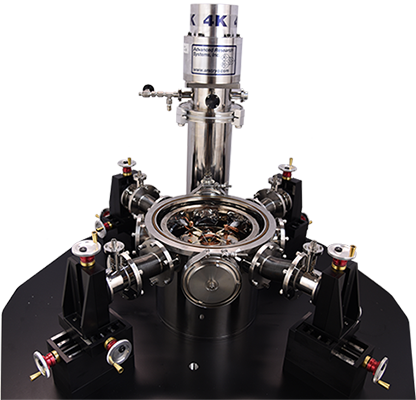

ARS闭循环超导磁体探针台
|
|
|
美国ARS（ADVANCED RESEARCH SYSTEMS）是一家世界级低温系统制造厂商，于1986年在美国宾夕法尼亚成立。主要产品为低温探针台和低温恒温器，ARS致力于为科研工作者提供1.5-800K低温解决方案。
美国ARS低温探针台种类繁多，用于样品的非破坏性检测，测试灵活，广泛应用于直流（DC），射频（RF）,MEMS, 纳米电子，超导性，纳米电路的光电特性，量子点和量子线等。
产品主要包括液氦/液氮连续流型低温探针台，闭循环无液氦低温探针台，超稳型纳米科技低温探针台，电磁铁低温探针台，超导磁体低温探针台。各类探针台都可升级为超高真空（UHV）刀口法兰结构，获得10-11torr极限真空，其中超稳型纳米科技低温探针台样品处振动只有10nm,非常适合对振动要求苛刻的应用，超导磁体探针台样品处最高磁场可达4T。
ARS以研发为重点，生产的低温设备随着科学研究领域的不断变化而不断发展，为您提供最先进的低温设备。ARS在全球拥有训练有素销售及技术团队，为客户提供售前售后技术支持，并以合理的价格为客户选择适合客户需求的低温设备。
美国ARS（ADVANCED RESEARCH SYSTEMS）公司的超导磁体探针台用于强磁场条件下电子器件的非破坏性电学测试，系统高可获得9T垂直磁场，也可以加双轴矢量超导磁体。
超导磁体探针台是实验中理想的研究磁光和磁电性质的平台，它可以应用于各种不同的领域，如量子点、自旋电子器件、纳米电子学等等。ARS超导磁体探针台可以根据客户实际的实验需求进行定制。
ARS是专业的低温设备厂家，超导磁体探针台使用ARS的DE210及DE215系列制冷机，可在样品台获得低于4K的温度。ARS冷头性能优异，冷却速度快，制冷量大，冷头振动低，性能稳定，是适宜科研设备中使用的冷头。
ARS设备都采用高抛光不锈钢材料做真空罩，镀镍的无氧铜用作冷屏及其他导热材料，高质量的材料使系统可以获得更高的真空度等级以及洁净的样品环境。
ARS公司整体探针台及冷头的生产加工，确保产品性能的一致性，也利于系统的维护及售后服务。
技术参数
|
样品温度 |
冷却技术 |
||
|
温度范围 |
< 5K-350K（可选更高制冷量DE215 冷头冷台温度<4K,安装高温隔热台高温度可达800K） |
制冷方式 |
双冷头，闭循环制冷机 |
|
温度稳定性 |
优于50mK |
制冷剂 |
无需制冷剂 |
|
抽真空时间 |
真空室 |
|
|
|
机械泵 |
约45 分钟 |
材质 |
无磁不锈钢 |
|
分子泵 |
约10 分钟 |
直径 |
11"（280mm） |
|
冷却时间 |
~2-2.5时至10K |
高 |
11.75”(294mm) |
|
振动水平 |
|
窗口 |
|
|
振动 |
三级减振，振动优于1 微米 |
样品架 |
|
|
磁体 |
|||
|
磁体型号 |
430 |
霍尔传感器 |
HGCT-3020 |
|
高斯计 |
475DSP |
|
|
|
磁场 |
温度范围 |
||
|
± 3T |
5K |
||
|
± 2.5T |
5K-300K |
||
可选配置及升级选项
|
防热辐射屏 |
样品台 |
|
|
|
材料 |
镀镍无氧铜防热辐射屏 |
可测试范围 |
1英寸 |
|
样本访问 |
9"(229毫米) |
材质 |
镀金无氧铜 |
|
上盖 |
蓝宝石冷窗 |
直径 |
1.75英寸 |
|
热连接至1 级冷头 |
安放2英寸样品（其他尺寸可接受定制） |
||
|
探针臂位移台 |
6 个温度计，2 套加热器 |
||
|
连接方式 |
不锈钢焊接波纹管 |
6个温度计位置 |
1 个DT-670B-SD 温度计安装于防热辐射屏用于防热辐射屏的快速升温 |
|
驱动 |
手动驱动 |
1 个DT-670B-SD 安装于样品台底部用于控温 |
|
|
X方向（轴向） |
2英寸行程 |
1 个DT-670B-SD 安装于冷头位置用于诊断 |
|
|
Y方向（横向） |
1英寸行程（标准） |
1 个校准型CX-1070-CU-4L 温度计安装在样品台顶部样品附近，用于精确测温 |
|
|
Z方向（垂直方向） |
0.5 英寸行程 |
1 个DT-670B-CU 温度计安装在制冷机一级冷头用于诊断 |
|
|
刻度 |
10微米 |
1 个CX-1070-CU-4L 温度计安装在磁体顶部用于检测磁体温度 |
|
|
灵敏度 |
5微米 |
2个加热器位置 |
1 套50W 筒状加热器安装在样品台底部用于控温 |
|
|
|
1 套100W 加热器安装在防热辐射屏上用于系统快速升温 |
|
|
直流/低频探针臂 |
||||
|
|
微型同轴电缆 |
三同轴电缆 |
||
|
接头 |
SMA 或BNC |
三同轴接头 |
||
|
频率 |
0-100兆赫兹 |
0-100 兆赫兹 |
||
|
阻抗 |
50欧姆 |
50欧姆 |
||
|
包含接地屏蔽接头 |
||||
|
卡尔文探针 |
||||
|
电缆 |
同轴 |
三同轴 |
||
|
接头 |
SMA 或BNC |
三同轴接头 |
||
|
频率 |
0-100兆赫兹 |
0-100 兆赫兹 |
||
|
针尖材料 |
||||
|
标准 |
钨针 |
|||
|
可选 |
镀金钨针/铍铜镀金 |
|||
|
针尖半径 |
0.5微米（其他半径可选） |
|||
|
GSG高频探针臂 |
||||
|
|
0-40GHz |
0-50GHz |
0-67GHz |
|
|
接头 |
K型接头 |
2.4 |
1.85 |
|
|
电缆 |
半刚性同轴电缆 |
|||
|
针尖 |
钨针或铍铜针尖 |
|||
|
|
||||
|
光纤探针臂 |
||||
|
可选 |
紫外/可见或可见/红外 |
|||
|
接头 |
SMA905 公头 |
|||
|
光纤样品端 |
抛光裸头 |
|||
|
尺寸 |
100微米-400微米 |
|||
|
单模或多模 |
||||
案例
|
|
|

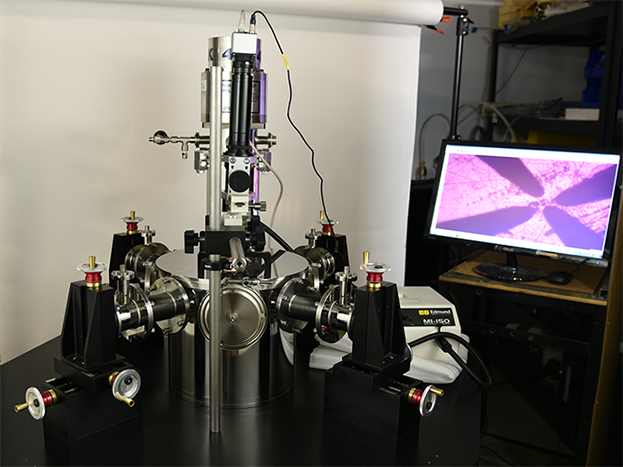

PS-CC-SCM带显微镜和探针摄像机的超导磁体探针台 |
XYZ平移台采用淬火钢球轴承，以实现平稳、精确的运动控制 |
