紧凑型折叠腔激光器
独特设计的的折叠腔调Q Nd:YAG激光器，体积小、效率高、高度稳定、牢固耐用。该激光器可在高强度、高低温、高湿度等苛刻环境下，真正实现7天24小时免维护正常工作。
根据设计输出能量、泵浦方式的不同，分为Ultra、CFR、Centuri、Viron 、MerionC等型号系列。
特点
♦ 激光腔体采用独特折叠式设计，非常紧凑小巧，便携性和集成度高。
♦ 全密封设计，并充氮气使腔内保持干燥，稳定性和可靠性高
♦ 光学元件全部固定在同一光学底板上，避免在运输或环境变化时影响激光器性能
♦ 温度循环以及振动测试，适用于野外等恶劣环境工作
♦ 更换闪光灯易如反掌，不需拆开激光腔
♦ 1064、532、355、266、213nm多种波长可选
♦ 可选择通过面板、RS232或外部触发操作激光器
应用
♦ LCD、半导体晶片激光剥离和激光修补
♦ 脉冲激光沉积PLD
♦ 激光雷达、激光测距
♦ 激光超声、无损检测
♦ 流场检测PIV、材料表面处理
各个系列
1.ULTRA系列灯泵纳秒脉冲激光器
ULTRA为本系列中体积最为小巧的激光器，提供20~50Hz重频、10 ~ 100mJ能量。Ultra分为Stable、GRM、TEM00三种谐振腔结构，其中Stable具备较为均匀的近场光斑、重频可调，而GRM腔近场光斑有一定程度的起伏，但发散角更低，TEM00为针对最高光束质量要求的应用而设计的腔型，输出高斯基模光斑。
|
型号 参数 |
Ultra 20 |
Ultra 50 |
Ultra 100 |
|||
|
TEM00 |
Stable |
Stable |
GRM |
Stable |
GRM |
|
|
频率（Hz） |
1-20 |
1-50 |
1-20 |
20 |
1-20 |
20 |
|
能量（mJ） |
|
|
|
|
|
|
|
1064nm |
10 |
20 |
50 |
50 |
100 |
100 |
|
532nm |
6 |
12 |
30 |
30 |
55 |
55 |
|
355nm |
2 |
4 |
12 |
12 |
30 |
30 |
|
266 nm |
1 |
4 |
10 |
10 |
25 |
15 |
|
213 nm |
|
|
|
|
4 |
On request |
|
脉宽@1064nm（ns） |
＜11 |
＜13 |
＜10 |
＜9 |
＜10.5 |
＜9 |
|
能量稳定性 @1064nm（%）RMS |
＜2 |
＜2.5 |
＜2 |
＜4 |
＜2 |
＜2 |
|
光斑直径（mm） |
1.3 |
2.5 |
3 |
3 |
4 |
4 |
|
闪光灯寿命 |
＞5000万发 |
|||||
|
激光器尺寸 |
激光头：52*177*76mm，19寸电源:133*360*435mm |
|||||
2.CFR系列灯泵纳秒脉冲激光器
CFR系列提供比Ultra系列更高的能量输出。
|
型号 参数 |
CFR 200 |
|
||||||||||||||
|
TEM00 |
Stable |
GRM |
||||||||||||||
|
频率（Hz） |
1-100 |
1-10 |
1-20 |
1-30 |
10 |
20 |
30 |
|||||||||
|
能量（mJ） |
|
|
|
|
|
|
|
|||||||||
|
1064nm |
10 |
200 |
200 |
200 |
200 |
200 |
180 |
|||||||||
|
532nm |
6 |
130 |
130 |
130 |
130 |
130 |
110 |
|||||||||
|
355nm |
2 |
70 |
70 |
50 |
70 |
60 |
45 |
|||||||||
|
266 nm |
1 |
50 |
50 |
30 |
50 |
50 |
20 |
|||||||||
|
型号 参数 |
CFR 300 |
CFR 400 |
||||||||||||||
|
Stable |
GRM |
Stable |
GRM |
|||||||||||||
|
频率（Hz） |
1-10 |
1-20 |
10 |
20 |
1-10 |
1-20 |
10 |
20 |
||||||||
|
能量（mJ） |
|
|
|
|
|
|
|
|
||||||||
|
1064nm |
300 |
300 |
270 |
270 |
400 |
400 |
330 |
330 |
||||||||
|
532nm |
|
|
|
|
230 |
230 |
200 |
200 |
||||||||
|
355nm |
|
|
|
|
90 |
90 |
90 |
80 |
||||||||

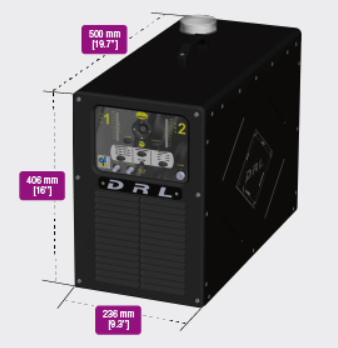

3.DRL 系列双棒灯泵纳秒脉冲光器
基于紧凑型折叠腔，在一个激光头内放置两根晶体棒（增益介质）并分别配置闪光灯，构成DRL激光器。两根晶体棒可以配置成交替输出模式或振荡+放大模式，可获得较高重频或更大能量。
|
型号 |
|
DRL10 800-S-λλλλ |
DRL20 700-S-λλλλ |
DRL30 650-S-λλλλ |
|
频率（Hz） |
|
10 |
20 |
30 |
|
能量（mJ） |
1064nm |
800 |
700 |
650 |
|
532nm |
370 |
340 |
300 |
|
|
355nm |
190 |
170 |
150 |
|
Centurion+ 系列半导体泵浦全固态激光器 |
|
|
Centurion+系列为采用半导体QCW泵浦源的调Q脉冲激光器。沿自折叠腔设计的高稳定结构和半导体泵浦的高效率、低热耗，Centurion具备较高重频、较小体积且支持完全风冷散热，非常适合工业现场使用。 |
|
|
|
CENTURION+ |
|||
|
重频（Hz） |
1-100 |
|||
|
能量（mJ） |
信号光 |
残余光 |
||
|
532nm |
1064nm |
|||
|
1064nm |
50 |
- |
- |
|
|
532nm |
25 |
- |
15 |
|
|
355nm |
8 |
6 |
20 |
|
|
266nm |
2.5 |
12 |
12 |
|
|
脉宽（ns） |
10-14 |
|||
|
光斑直径（mm） |
3.5±0.5@1064nm |
|||
|
能量稳定性（%,RMS） |
≤0.5% |
|||
|
指向稳定性（urad） |
≤100@1064nm |
|||
|
5.便携式DPSS纳秒脉冲激光器Viron、Falcon |
|
|
Viron为一台小型化、轻便型DPSS激光器。该激光器最大的优势是无需控制器，直接采用直流供电，通过计算机或者电路版控制。Viron同样采用了紧凑型折叠腔结构，具备满足恶劣条件使用的稳定性和可靠性，可广泛用于LIBS、LIDAR等现场应用。 |
|
|

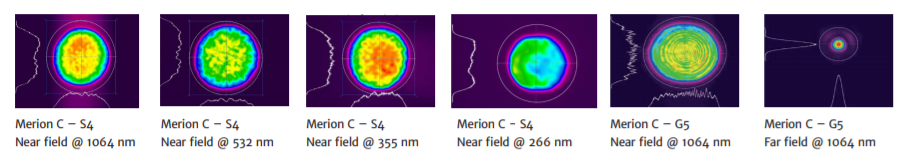

6.Merion系列DPSS激光器-Merion C |
|
|
Merion采用Q-smart的光学设计，传承其优秀的稳定可靠性，而用Quantel自研QCW半导体激光光源泵浦，增益介质热效率更高，同时兼顾高重频和大能量。相对于闪光灯，LD的工作寿命可达10亿发次。 |
|
