高功率调Q激光器

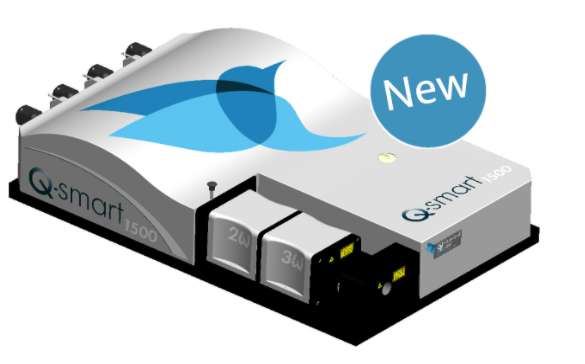

Q-smart系列是中高功率的调Q灯泵激光器,振荡器输出可达850mJ @1064nm。采用一体成型航空铝腔体,所有光学元件固化装配,使其在1J级别灯泵调Q振荡器中具备突出的稳定性、可靠性,并具备18~28℃宽范围运行温度,超越传统灯泵打能量调Q激光器。
传承自久负盛名的上一代产品Brilliant系列设计并进一步优化的陶瓷反射聚光腔提升了泵浦效率,闪光灯运行电压进一步降低,寿命增加一倍至一亿发;同时电源体积更小,散热更低,无需外循环水运行,可移动使用。
与CFR/Ultra等激光器不同,Q-smart激光器的倍频为即插即用、自动识别的模块式设计,并率先推出倍频模块自动位相匹配功能,一键或一个指令即可实现最高非线性输出。Q-smart激光器在大气臭氧雷达等领域已经过7x24小时无人值守运行的严苛考研。
基于Q-smart振荡器扩展的放大器系统Q-smart HE,可提供高达2300mJ能量的输出。Q-Smart系列采用GRM腔体;可提供SLM(单纵模)选项,实现窄线宽和平滑脉冲波形。
1、Q-smart系列激光器
|
|
Q-smart 850/450 |
Q-smart 2300/1500/1200 |
型号 |
Q-Smart 850 |
Q-smart 450 |
Q-smart 1200 |
Q-smart 150 |
Q-smart 230 |
||||
重复频率(Hz) |
10 |
10 |
20 |
10 |
20 |
10 |
20 |
10 |
|
脉宽(ns@1064nm) |
6 |
6 |
6 |
5~10 |
5~10 |
5~10 |
|||
能量(mJ) |
1064nm |
850 |
450 |
400 |
1200 |
1000 |
1500 |
1400 |
2300 |
532nm |
430 |
220 |
200 |
575 |
480 |
750 |
660 |
1150 |
|
355nm |
230 |
130 |
120 |
285 |
220 |
400 |
360 |
620 |
|
266nm |
100 |
60 |
50 |
110 |
80 |
130 |
100 |
200 |
|
213nm |
20 |
10 |
8 |
- |
- |
- |
|||
光斑口径(mm) |
9 |
6.5 |
6.5 |
≦10 |
≦10 |
≦12 |
|||
发散角(mrad) |
≦0.5 |
≦0.5 |
≦0.5 |
≦0.5 |
≦0.5 |
≦0. |
|||
※ 532nm/355nm可提供更高能量版本(HE version) |
2、Merion系列DPSS激光器-Merion MW
Merion MW支持SLM选件,线宽可低至0.005cm-1。
型号 |
MERION MW7-100 |
MERION MW7-200 |
Merion MW9-100 |
Merion MW9-100 SLM |
|
重复频率(Hz) |
100 |
200 |
100 |
100 |
|
脉宽(ns) |
5~9 |
||||
能量(mJ) |
1064nm |
300 |
230 |
650 |
550 |
532nm |
160 |
95 |
335 |
250 |
|
355nm |
90 |
60 |
200 |
180 |
|
266nm |
On request |
||||
光斑口径(mm) |
6.5 |
6.5 |
9 |
9 |
|
发散角(mrad) |
<1 |
||||
线宽(cm-1) |
≦0.7 |
≦0.005 |
