双脉冲纳秒脉冲激光器
双脉冲纳秒脉冲激光器可产生两路共线传播的纳秒激光,两个脉冲之间的延时可调,延时分辨率可达纳秒量级。这种精确可控的双脉冲广泛用于流场粒子速度成像(PIV)、双脉冲LIBS、双脉冲LIF等研究中。
Quantel提供一体双头式双脉冲调Q激光器Evergreen系列,以及更高能量的组合式双脉冲激光器Q-smart TWINS。Evergreen主要输出532nm波长,具备较好的近场光斑均匀性,适合成像;Q-smart TWINS则为两台Q-smart的组合,发散角较小,更适合聚焦使用。同时,Evergreen采用一体式倍频单元,而Q-smart TWINS采用模块式倍频,可切换多个波长输出。
- 一、EVERGREEN 系列激光器

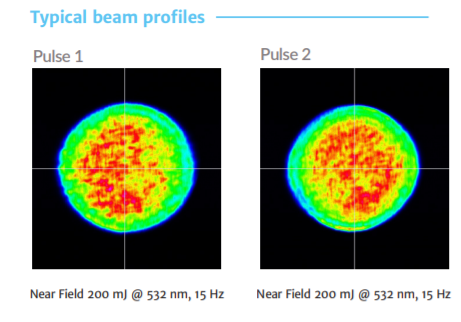

EVERGREEN系列采用Stable腔体,具备良好的近场均匀性。其中Evergren可产生最高200mJ@532nm、最大25Hz重频的双脉冲输出;而Evergreen HP可输出高达400mJ@532nm的能量,或者高达200Hz的重复频率。
EVERGREEN系列激光器均满足MIL-STD-810振动和冲击标准,并经过严苛温度循环。
1、 Evergreen2
型号 |
EVG00070 |
EVB00145 |
EVG00200 |
EVG25100 |
EVG00200-266 |
输出波长 nm |
532 |
266 |
|||
重复频率 Hz |
15 |
25 |
15 |
||
脉冲宽度 ns |
≦12 |
≦10 |
|||
单脉冲能量 mJ |
70 |
145 |
200 |
100 |
30 |
光束口径 mm |
5 |
6.35 |
6.35 |
5 |
6.35 |
发散角 mrad |
<4 |
||||
远场重合度 |
±100μrad |
||||
近场重合度 |
±100μm |
2、Evergreen HP
型号 |
EHP10 |
EHP15 |
EHP30 |
EHP100 |
EHP150 |
EHP200 |
输出波长 nm |
532 |
|||||
重复频率 Hz |
10 |
15 |
30 |
100 |
150 |
200 |
脉冲宽度 ns |
≦15 |
|||||
单脉冲能量mJ |
400 |
350 |
300 |
100 |
75 |
50 |
光束口径mm |
≦6 |
|||||
发散mrad |
≦6 |
- 二、Q-smart TWINS
Q-smart TWINS为两台Q-Smart850经过偏振合束构成双脉冲共线输出。两台激光器共用倍频模块,故可通过切换/拔插倍频模块获取不同的波长。
重复频率 Hz |
10 |
|
脉冲宽度ns |
5-7 |
|
光束口径 mm |
9 |
|
单脉冲能量mJ |
1064nm |
2*730 |
532nm |
2*380 |
|
355nm |
2*200 |
|
266nm |
2*90 |
|
213nm |
On request |
