一、简介

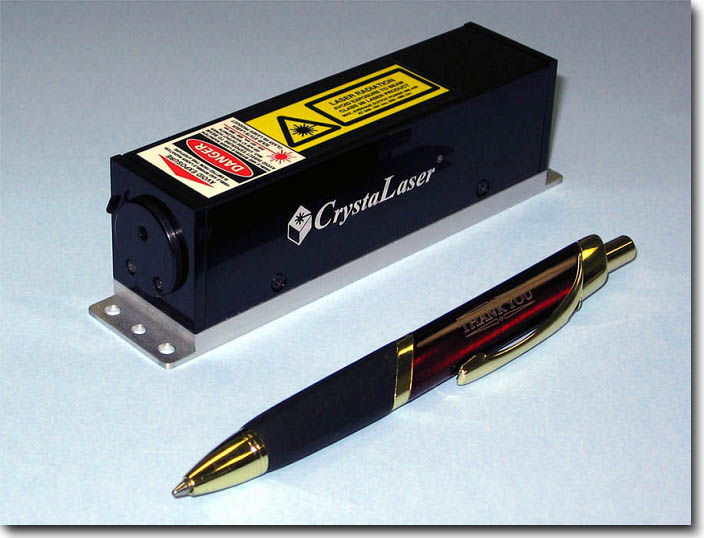

CrystaLaser公司位于美国加州，生产从紫外—红外波段的小型激光器。其产品覆盖连续输出的DPSS激光器、连续输出的半导体激光器、调Q输出的DPSS激光器、多色激光组合器、皮秒脉冲半导体激光器、紫外固化光源、法拉第光隔离器等附件。这一类激光器适合实验室常规应用，尤其在生物荧光、材料激发等领域提供丰富色彩的光源。
|
|
|
此类小型激光器不同波长会分别采用DPSS技术以及半导体激光器技术。通常而言DPSS具备更好的近场光斑、横模、波长稳定性和更窄线宽，而半导体激光器则提供更加丰富的波长选择，且可实现外加信号直接对激光器进行强度调制。针对特定的应用，半导体激光器也可实现TEM00和/或单纵模输出。
二、各个系列
1、连续输出蓝紫激光器375nm~490nm
蓝紫激光器具备较高的光子能量，可激发大多数荧光材料；这一波段的固体激光器可替代广泛使用的离子激光器，具备成本低、使用方便、体积小、稳定性好、寿命长的优势。
1）技术参数：
|
典型波长 |
375、390-425、405、420、430、442、456、462、473、488nm |
||||||
|
输出波长±5nm |
375 |
405 |
390-435 |
440-462 |
473 |
488 |
473 DPSS |
|
最大功率 （多横模输出） |
250mW |
1W |
1W |
4W |
1W |
2W |
- |
|
最大功率 （TEM00输出） |
60mW |
400mW |
200mW |
450mW |
250mW |
180mW |
150mW |
|
最大功率 （单纵模输出） |
25mW |
75mW |
50mW |
50mW |
75mW |
50mW |
20mW |
|
单横模光束质量M2 |
<1.3 |
<1.2 |
|||||
|
光谱线宽 |
<1nm；SLM型号<0.0001nm |
||||||
|
调制 |
支持TTL调制 |
- |
|||||
|
耦合 |

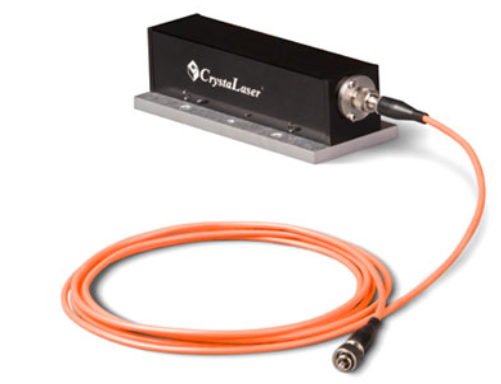

支持光纤输出 |
||||||
2、连续输出黄绿激光器515~593nm
CrytaLaser 绿色~黄色激光器主要采用Nd掺杂增益介质的二倍频，部分波长提供半导体激光器。特色产品515/488双线输出激光器可用于直接替代多线氩离子激光器。
1）黄绿DPSS激光器技术参数
|
输出波长 |
532、527、542、555、561、593nm |
|
增益介质 |
Nd:YAG，Nd:YVO4，Nd:YLF |
|
输出功率（mW） |
1000，500，300，200，150，100，75，50，25，10，5 |
|
横模 |
TEM00，M²<1.1 |
2）绿色半导体激光器技术参数
|
输出波长 |
505nm |
515nm |
520nm |
|
最高输出功率 （多模） |
50mW |
1.5W |
1.5@ |
|
最高输出功率 （TEM00) |
40mW |
120mW |
100mW |
|
纵模 |
多纵模 可选单纵模型号 |
||
3、连续输出红光及红外激光器
红光~红外波段Crysta Laser激光器均输出TEM00横模，包括多种波长的半导体激光器和656.5、660及671nm的DPSS激光器以及红外DPS是激光器。可选SLM型号，且部分波长相干长度可达300m。633nm单纵模激光器输出可达50mW，是高功率HeNe激光器的理想替代。
半导体激光器可支持高达200MHz的TTL调制。
1）红光半导体激光器技术参数
|
典型波长 |
633，638，642，647，660，690，780，785，808，830，852，910，940，980，1310，1550 |
|||||
|
输出波长 ±4nm |
633-647 |
660 |
690-750 |
785 |
808-860 |
905-1680 |
|
最高功率 |
150mW |
250mW |
50mW |
400mW |
500mW |
300mW-2W |
|
单纵模输出 |
70mW |
50mW |
50mW |
300mW |
350mW |
1W |
|
横模 |
TEM00，M²<1.3 |
|||||
|
线宽 |
<1nm；单纵模型号<0.001nm |
|||||
|
相干长度 |
单纵模型号>5m (可选>100m) |
|||||
2）红光DPSS激光器技术参数
|
输出波长 |
656.5nm |
660nm |
671nm |
|
输出功率 |
250，200，100，50，35，25，10mW |
||
|
单纵模输出功率 |
25mW |
50mW |
250mW |
|
横模 |
TEM00，M²<1.1 |
||
|
线宽 |
<0.1nm；单纵模型号<0.00,001nm |
||
|
相干长度 |
1-5mm，单纵模型号>300m |
||
3）红外DPSS激光器技术参数
|
输出波长nm |
1064 |
1053/1047 |
1122/1342 |
1313/1319/946 |
1030 |
|
最大TEM00输出 |
4W |
3W |
1.5W |
1W |
200mW |
|
最大单纵模输出 |
1W |
500mW |
500mW |
200mW |
100mW |
|
光束质量 |
TEM00，M²<1.1 |
||||
|
光束直径 |
0.45mm @ 1/e²；可选2 ~9x扩束器 |
||||
|
线宽 |
0.3nm；0.1/0.05nm窄线宽选项；<0.000,01nm单纵模选项 |
||||
4、多色激光组合器
|

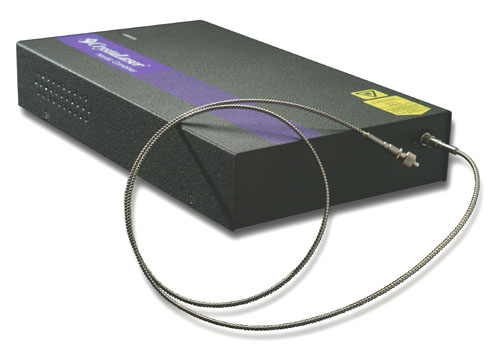

很多应用中需要切换多个波长激光。Crysta Laser设计的紧凑型Nordic组合器，可将多个波长、多个颜色的激光组合至一路输出。激光可由同一出口准直输出，或通过单模/多模/保偏光纤输出。 |
|
1）产品特点
• 支持多达四路激光组合
• 每路激光支持读理的TTL调制（可达20MHz）；支持快速切换
• 支持激光器强度独立模拟调制；
• 先进热管理系统，保证输出稳定性
2）产品应用
• 共聚焦显微
• 流式细胞仪
• 荧光
• 光遗传与神经科学
• 基因组学
• PALM，STORM，TIRF
• 视紫质模拟
• 药物研究
• 白光全息
3）常用波长与染剂
|
波长 |
相关染剂 |
|
375nm |
Blancophor SV Calcein Blue Dapoxyl LysoSensor Blue |
|
405nm |
Alexa Fluor 405 Cascade Blue Dylight 405 Pacific Blue DAPI |
|
445nm |
Alexa Fluor 430 AmCyan Lucifer Yellow Sevron Orange |
|
473nm |
AcGFP1 Fura Red Midoriishi Cyan Procion Yellow |
|
488nm |
Alexa Fluor 488 Cy2 Dylight 488 Fluorescein |
|
515nm |
Astrazon Red 6B Magdala Red PhiYFP Sulphorhodamine B |
|
527nm |
RH 237 TurboYFP ZsYellow Ethidium Homidimer |
|
532nm |
Alexa Fluor 532 NeuroTrace530 Propidum IodideLysoTracker Yellow |
|
561nm |
Alexa Fluor 568 Alizalin mTangerineRhodamine Cy3 |
|
593nm |
MCherry mPlum Texas Red mRaspberry |
|
633nm |
Alexa Fluor 633 APC-Cy7 Nile Blue Allophycocyanin |
|
640nm |
DilC1 NeuroTrac 640 TO-Pro-3TOTO-3 |
|
647nm |
Alexa Fluor 647 Cy5 BODPY 650Dylight 649 |
|
660nm |
Alexa Fluor 647 SYTO 63 BODPY 665 |
|
685nm |
Alexa Fluor 680 Cy5.5 Dylight 680 |
|
750nm |
Alexa Fluor 750 Cy7 Dylight 750 |
|
785nm |
Alexa Fluor 790 IRDye 800 Dylight 800 |
4）技术参数
|
光束重合度 |
<0.05 mrad |
|
指向稳定性 |
<0.02 mrad<0.02 mrad |
|
输出稳定性 |
<2% over 24 hours |
|
单模光纤准直器 |
0.8mm @ 1/e2 |
|
运行温度 |
10 ~ 35℃ |
|
尺寸 |
60×190×350 mm³ |
5、DPSS调Q脉冲激光器
|

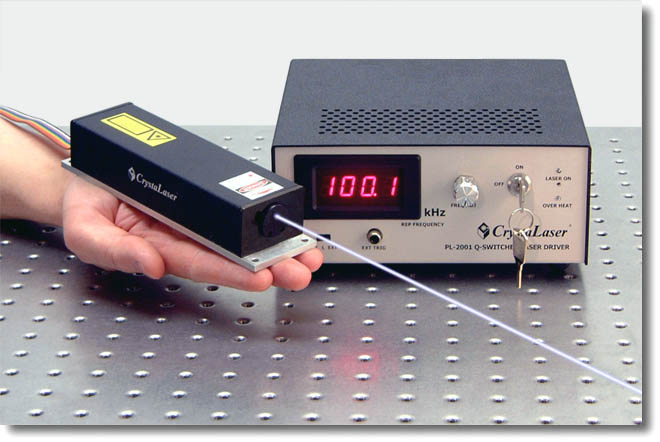

Crystalaser提供多种小型DPSS调Q激光器，体积紧凑、无需水冷，具备紫外~近红外多个波长选项。输出功率可达W级，单脉冲能量μJ~mJ，重复频率可高达百kHz。这些激光器均具备TEM00横模，并可选择单纵模输出。 |
|
1）波长与输出功率
|
|
Nd:YAG/ Nd:YVO4 |
Nd:YLF |
最高平均功率 |
|
紫外激光 |
266nm |
262, 263nm |
75mW |
|
紫外 |
355nm |
349, 351nm |
200mW |
|
蓝色激光 |
473nm |
440，447nm |
50mW |
|
绿色激光 |
532nm |
523，527nm |
2W |
|
红色激光 |
671nm |
657，660nm |
400mW |
|
近红外 |
1064nm |
1047，1053nm |
4W |
|
其它波长 |
438，555，561，589，593，750-1000可调谐，946，1313，1320，1342nm |
||
2）主要参数
|
脉冲能量 |
0.001 ~ 0.3mJ，up to 1mJ for Nd:YLF |
|
脉冲宽度 |
10ns ~ 25ns 取决于激光类型和重频；可订制1ns ~ 300ns |
|
重频 |
1kHz ~ 100kHz内部控制；0Hz ~ 200kHz外触发 |
|
外触发 |
TTL，上升沿 |
|
横模 |
TEM00，M²<1.1 (typical) |
|
纵模 |
可选单纵模 |
|
散热 |
传导散热 |
|
供电 |
90 ~ 250V AC，可选12V供电 |
6、皮秒半导体激光器
|
通过增益调制直接产生皮秒脉冲的半导体激光器，具备丰富的波长选择，体积小巧。CrystaLaser提供375-1550nm波长范围，脉宽<80ps，峰值功率可达1W，重频可达200MHz的皮秒半导体激光器。 |
|
1）产品应用
• 荧光寿命测试/时间分辨荧光光谱/荧光各向异性
• 快速光电管/光电子电路时间响应测试
• OTDR
• 激光放大器种子
• FLIM，PLIM
• STED
• 双焦点荧光相关光谱2fFCS
• 脉冲交替激发（PIE）
• 原子氧
• 激光切割/溶蚀
2）技术参数
|
波长nm （±5nm） |
脉冲宽度 ps |
峰值功率 mW |
平均功率 mW |
平均功率 mW |
发散角 mrad |
|
@ 25MHz |
@50MHz |
||||
|
375 |
<80 |
300 |
0.25 |
0.50 |
1.0 |
|
405 |
1200 |
1.00 |
2.00 |
1.0 |
|
|
445 |
400 |
0.40 |
0.80 |
1.0 |
|
|
462 |
1000 |
0.85 |
1.60 |
3.0 |
|
|
473 |
400 |
0.35 |
0.70 |
1.0 |
|
|
488 |
500 |
0.45 |
0.80 |
1.1 |
|
|
515 |
400 |
0.35 |
0.70 |
1.1 |
|
|
532 |
150 |
0.15 |
0.30 |
1.1 |
|
|
561 |
150 |
0.15 |
0.30 |
1.1 |
|
|
593 |
100 |
0.10 |
0.20 |
1.1 |
|
|
633 |
300 |
0.25 |
0.50 |
1.2 |
|
|
660 |
400 |
0.35 |
0.70 |
1.2 |
|
|
685 |
300 |
0.25 |
0.50 |
1.2 |
|
|
725 |
300 |
0.25 |
0.50 |
1.2 |
|
|
785 |
800 |
0.70 |
1.40 |
1.2 |
|
|
808 |
900 |
0.75 |
1.50 |
1.2 |
|
|
830 |
900 |
0.75 |
1.50 |
1.3 |
|
|
860 |
900 |
0.75 |
1.50 |
1.3 |
|
|
910 |
300 |
0.25 |
1.50 |
1.3 |
|
|
947 |
400 |
0.30 |
0.60 |
1.3 |
|
|
980 |
400 |
0.30 |
0.60 |
1.4 |
|
|
1030 |
500 |
0.45 |
0.90 |
1.4 |
|
|
1064 |
500 |
0.45 |
0.90 |
1.4 |
|
|
1080 |
500 |
0.45 |
0.90 |
1.5 |
|
|
1320 |
900 |
0.75 |
1.50 |
1.5 |
|
|
1550 |
900 |
0.75 |
1.50 |
1.5 |
7、UV固化光源
|

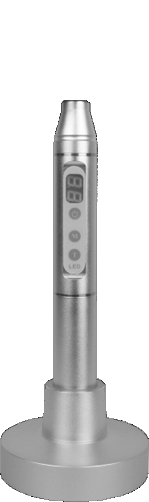

UV光源广泛用于UV胶、油墨等快速固化。替代传统的汞灯光源，LED光源具备轻便、长寿命、低成本的特征。Crysta Laser 360UV型手持UV光源，采用可充电电池供电，可设置辐照时间，是非常方便的UV固化工具。 |
|
产品特点
• 中心波长：360±9nm
• 输出功率：>1W 紫外光
• 最大紫外功率密度：10W/cm²
• 全铝合金外壳，避免UV解离污染环境
• 多档时间设定：5~60秒，5秒一档
• 开机即用，0.01秒热机时间
