LT3M UHV 液氦连续流 低温恒温器
美国ARS是一家世界级低温系统制造厂商，于1986年在美国宾夕法尼亚成立。主要产品为低温恒温器和低温探针台，ARS致力于为科研工作者提供1.5-800K低温解决方案。 美国ARS低温恒温器种类繁多，广泛应用于各类光电磁测试，如（显微）光致发光，显微拉曼，显微-FTIR，量子点，磁光克尔效应(MOKE) ，金刚石压砧，热电磁化率测试，荧光，霍尔等等。
产品主要包括液氮储槽型低温恒温器，液氦/液氮连续流型低温恒温器，标准闭循环无液氦低温恒温器，超精细超稳超低振动低温恒温器，顶端装载型闭循环低温恒温器。 各类低温恒温器都可升级为超高真空（UHV）刀口法兰结构，获得10-11torr极限真空。
液氦/液氮型低温恒温器振动为埃米级别，超精细超稳超低振动低温恒温器振动仅为3-5nm,非常适合对振动要求苛刻的显微拉曼、荧光，激光等常用的显微光谱测试。
顶端装载（Top-loading）结构可实现不停机快速换样，非常适合大批量样品的测试。
ARS以研发为重点，生产的低温设备随着科学研究领域的不断变化而不断发展，为您提供最先进的低温设备。ARS在全球拥有训练有素销售及技术团队，为客户提供售前售后技术支持，并以合理的价格为客户选择适合客户需求的低温设备。

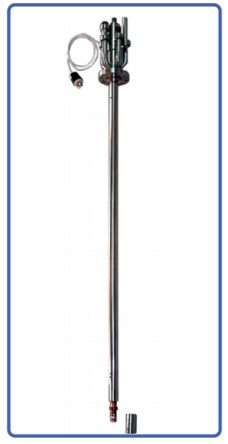

美国ARS公司生产的LT3M Helitran UHV液氦流型低温恒温器是真正的UHV冷头 (10-11 Torr)，其连接结构均为焊接接头和金属密封件。 如ARS所有的LT3系列液氦流型低温恒温器一样，LT3M非常先进，具有许多独特的功能，如其热交换型同轴液氦流动传输管线可以实现极高的制冷效率和超低振动水平。 LT3M的真正UHV特性、超低的埃米级振动、冷指可定制延长和可增加额外的刚性支撑等特性使得该恒温器可以更加灵活的应用于各种低温，是低温应用的理想选择。
应用领域
• UHV超高真空
• STM扫描隧道显微镜
• 表面科学
典型特点
• 真正的UHV（真空度10-11 Torr）
• 可烘烤至200℃
• 开放的样品空间
• 可选冷指长度
• 液氦流/液氮流
• 高冷却效率的基质热交换
• 同轴液氦流动传输管线
• 4.2K液氦运行（泵抽可达1.7K）
• 4.2K(尖端流）时液氦消耗0.7LL/hr
• 埃米级振动
• 精准控制流量
• 排气加热
• 可任意方向操作
• 完全可定制
标准结构
• 冷头(LT3M)
• 同轴屏蔽流传输管线
• 真正的超高真空不锈钢焊接仪表群带固定的4.5英寸CF法兰
• 杜瓦适配器
• 用于氦流量控制和优化的流量计面板
• 镀镍OFHC铜防辐射屏距离冷端0.125英寸
• 温度测量和控制仪器
• 光学和电学实验用样品夹
选件和升级
• 高流量传输管线
• 可选6和8英寸法兰接口
• 450K高温台
• 800K高温台
• 定制温度传感器配置(请联系我们的销售人员）
• 定制布线配置(请联系我们的销售人员)
• 样品支架升级(可用自定义样品支架)
技术参数
|
冷却技术 |
|
|
|
LT3M |
开环制冷，Helitran |
|
|
制冷方式 |
液氦流/液氮流 |
|
|
液体制冷剂 |
液氦、兼容液氮 |
|
|
温度* |
|
|
|
LT3M |
<4.2K-350K(泵抽情况下<2k) |
|
|
800k高温台 |
（最低温+2k）-800K |
|
|
450K高温台 |
最低温-450K |
|
|
温度稳定性 |
0.002K |
|
|
*基于裸冷头与封闭的防热辐射屏蔽，没有额外实验或寄生热负荷 |
||
|
样品空间 |
||
|
直径 |
大样品空间，开放的防热辐射屏 |
|
|
高度 |
大样品空间，开放的防热辐射屏 |
|
|
样品架 |
https://www.dowelllab.com/ProductInfoCategory?categoryId=296274&PageInfoId=0 |
|
|
恒温器型号 |
LT3 |
||
|
制冷剂 |
液氦 |
液氮 |
|
|
低温温度 |
4.2K |
泵抽情况下<2K |
77K |
|
4.2K下液氦消耗 |
0.7LL/hr |
- |
|
|
制冷量 |
0.7LL/hr |
2LL/hr |
|
|
4.2K |
0.5W |
1.5W |
|
|
20K |
3.0W |
8W |
|
|
50K |
7W |
20W |
|
|
最高温度 |
450K通过管线输送冷气 |
||
|
制冷时间 |
20min |
|
|
|
重量 |
0.9kg（2 lbs） |
||
| LT3B振动图像 | STM 图像 |
| 特别感谢信息提供者： Hyojune Lee 加州大学洛杉矶分校 电气工程部门 Helitran® LT3B 直接连接到STM扫描仪 扫描大小约:62Å x 62Å 图像中的噪声< 3 Å |
特别感谢信息提供者： Michael F. Crommie教授 加州大学伯克利分校 物理系 Helitran® LT3B 在T = 15K时，偶氮苯分子在Au(111)上的120 x 120埃像 |
||||
